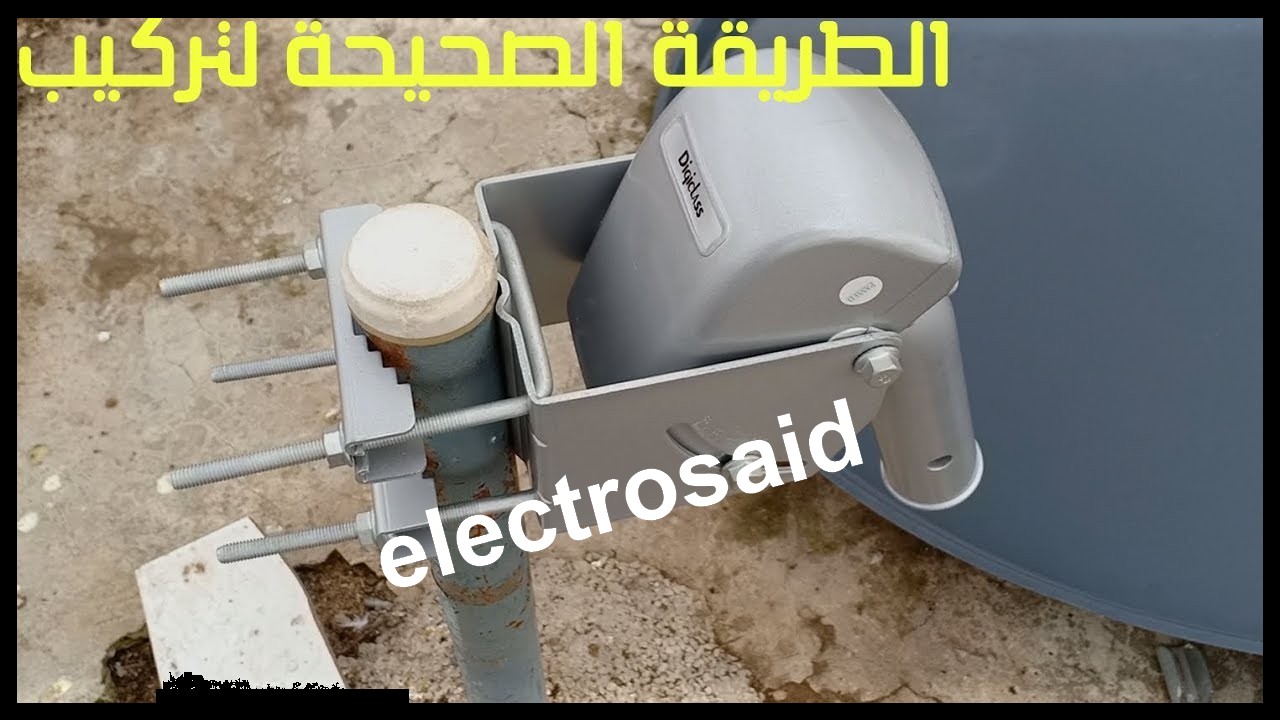

طريقة تركيب محرك الصحن الهوائي DiSEqC 1.2
مرحبا بكم متابعي موقع سعيد للتقنية في شرح جديد مهم ومفيد لطريقة تركيب محرك الصحن الهوائي DiSEqC 1.2 لان العديد يشتري محرك الصحن الهوائي من نوع diseqc 1.2 ولا يعرف طريقة تركيب محرك الصحن الهوائي DiSEqC 1.2 لهذا ان شاء الله في هذا الشرح سوف نتعرف بالصور طريقة تركيب محرك الصحن الهوائي DiSEqC 1.2
خطوات طريقة تركيب محرك الصحن الهوائي DiSEqC 1.2
أجزاء و كماليات
الموتور
الموتورA
مثبت الموتور على الصارىB
- مسامير تثبيتC
الموتور على الصارى
D
حلقات تثبيت على شكل
U
موصلات و غطاءE
الموصلات
طاقم مسامير قلاووظ E
تعليمات التركيبF
2
ثبت الاستاند ( حامل الماطور والصحن )شاقوليا على الارض
ثم اربط الماطور عليه بدون تثبيت المسامير نهائيا
ثم قم بتثبيت الطبق
بجسم الموتور بدون تثبيت المسامير نهائيا قم بعملية توجيه الموتور لمحاور
c الطبق ثم قم بتثبيت المسامير قم بضبط زوايا الميل و قم بتثبيت المسامير البند رقم
ثبت الذراع المحرك بالقطب بدون أحكام القفل
4
ثبت الطبق مع الذراع المحرك بدون إحكام قفل الصواميل نهائيا
5
قم بضبط زاوية ميل الذراع المحرك تجاه خط العرض خاصة بمدينتك و قم بإحكام تثبيت الصواميل
مثلا خط العرض لمدينة فريدريكس هافن 57 درجة
وتضع درجة ميل ذراع الماطور الى درجة 57
كما موضح في الصورة
ومثال اخر خط العرض لمدينة بغداد 34 درجة
وتضع درجة ميل ذراع الماطور الى درجة 3
6
وجه مرتكز عامود الذراع المحرك إلى محاور الطبق و قم بتثبيت الصواميل
7
قم بضبط زاوية
ميل الطبق
حيث انه لا توجد طرق قياسية
تتبعها الشركات التى تصنع الأطباق الهوائية و حيث أن كل منهم تبنى طريقة معينة لوضع
ميزان درجات للزوايا و التى هى فى الغالب لا تتفق مع زوايا التصعيد الحقيقية ، و
نتيجة لهذا فان عملية ضبط الطبق الهوائى هى المرحلة التى تحتاج إلى الكثير من الدقة
حتى تتم عملية تركيب الطبق الهوائى بطريقة صحيحة ، و لإمكان جعل عملية تركيب نظام أطباق هوائى متحرك
تتم بطريقة سهلة ،
حيث قامت الشركة
بإجراء الاختبارات عليها
انواع الاطباق التي تمت التجربة عليها
EMME ESSE
GIBERTINI
NOKIA
NORMAND OPTEX
SEDEA
SINUTA
TELESYSTEM
TRIAX
8
قامت الشركات المنتجة لها بصنعها بطريقة ضبط صحيحة ، و عند تركيب
طبق هوائى من المدرج اسمه بتلك القائمة يتم الحصول على قيم ضبط زوايا التصعيد
(BLUE value) و
عندها قم
بتثبيت المسامير تماما ، و بالنسبة للأطباق الأخرى من خـارج القائمة
(P value) يتم الرجوع إلى قيم الضبط التى تقدمها الشركات
المنتجة او بائع التجزئة ، و عند تركيب طبق هوائى
يتم تثبيته باتجاه اقرب نقطة إلى
الجنوب إذا كان موقعك فى نصف الكرة الشمالى أو إلى اقرب نقطة إلى الشمال إذا كان
موقعك فى نصف الكرة الجنوبى ، برجاء إدخال القيم باستخدام المعادلة الآتية
اي زاوية اتصال الصحن بالماطور يستخرج من القانون التالي :-
HH100/HH120 = P - (60 - |Latitude|)
اي
زواية الاتصال = 37.6 - (60 – خط العرض)
P= 37.6 قيمة ثابتة
زوايا تصعيد الطرق المركب به
الموتور
STAB (RED value)
خط العرض : تأخذ القيم بواسطة
حسابات شركة
إن النتيجة لهذه المعادلة
تمثل القيم التقريبية لضبط زوايا الطبق الهوائى و تحتاج إلى القليل من الضبط للحصول
. على استقبال امثل
9
وبما ان اقمارالصناعية موضعة حول الكرة الارضية
حيث ستكون وضعية هذه الاقمار على شكل قوس
لاستلام اشاراتها من صحن متحرك
10
يجب تعيير مواقع الاقمار على مقياس الماطور الافقي
بواسطة هذا القانون
درجة وضعية موقع القمر = موقع الجغرافي للقمر – خط الطول مدينتك
مثلا
قمر الهوت بيرد في مدينة فريديكس هافن
خط الطول لمدينة فريديكس هافن + 10
أذن درجة وضعية موقع القمر على مقياس الماطور الافقي =
موقع الجغرافي للقمر لقمر هوت بيرد - خط الطول لمدينة فريديكس هافن + 10
= (+13)-(+10) += +3
وضعية الماطور عندما يكون موجها الى هوت بيرد في مدينة فريديكس 3+
وايضا لقمر تورك سات= (+42)-(+10) += +32
اتجاه وضعية الماطور عندما يكون موجها الى ترك سات في مدينة فريديكس هافن 32
11
مواصفات الكابل المحورى الموصى باستخدامها إن استخدام كابل غير مناسب قد يؤدى إلى عدم عمل الموتور بطريقة صحيحة !
3انظر
إلى كتيب التشغيل اليدوى الخاص بجهاز الريسيفر الذى تمتلكه و اختار نوعية التشغيل
على وضع
USALS
و اختار اقرب قمر صناعى إلى اتجاه الجنوب إذا كنت تسكن فى نصف الكرة
الشمالية أو اختار اقرب قمر اتجاه الشمال إذا كنت تسكن فى نصف الكرة الجنوبية و قم
بملىء البيانات فى الخانات الموجودة بقائمة الريسيفر ( خط العرض و خط الطول ) التى و عند الحصول على القيم الصحيحة سيقوم الريسيفر بتحريك الموتور إلى الموقع المطلوب
رسم بيانى
بتوصيلات الأسلاك
تحصل على افضل الصورة فى جهاز التليفزيون الموصل بجهاز الريسيفر او بجهاز قياس الإشارات
وبعد ذلك ضع تردد الاقمار التي تريدها وحرك الماتور الى ان تحصل الى اشارة القمر المطلوب
تهانينا !! لقد
تمت بعملية التركيب و التوجيه لجميع الأقمار الصناعية بنجاح
